PROCEDIMIENTOS DE INTALACIÓN

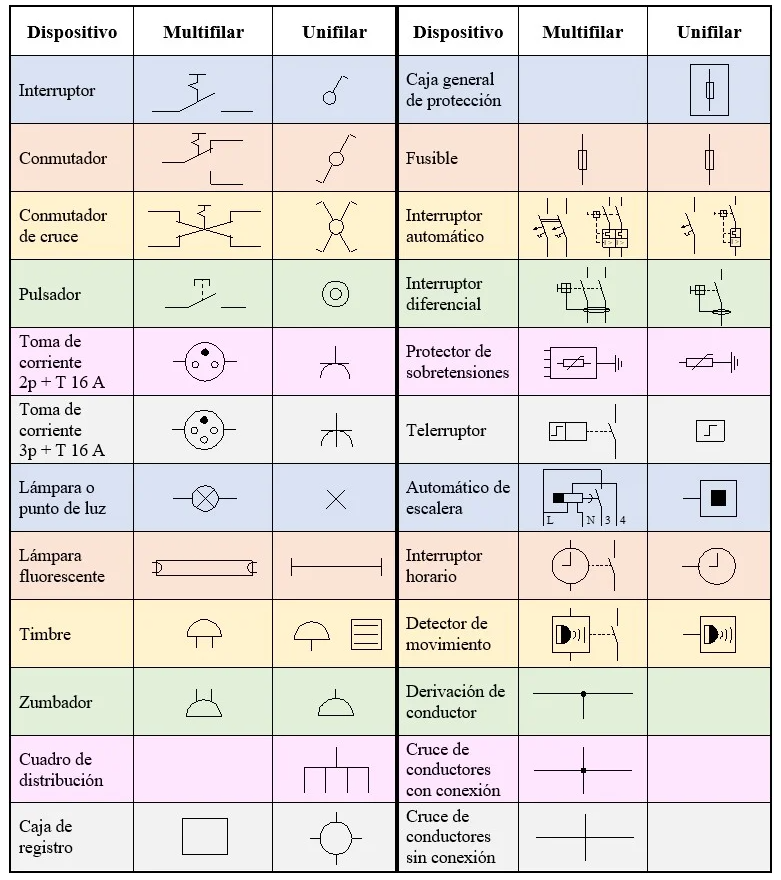

Simbología

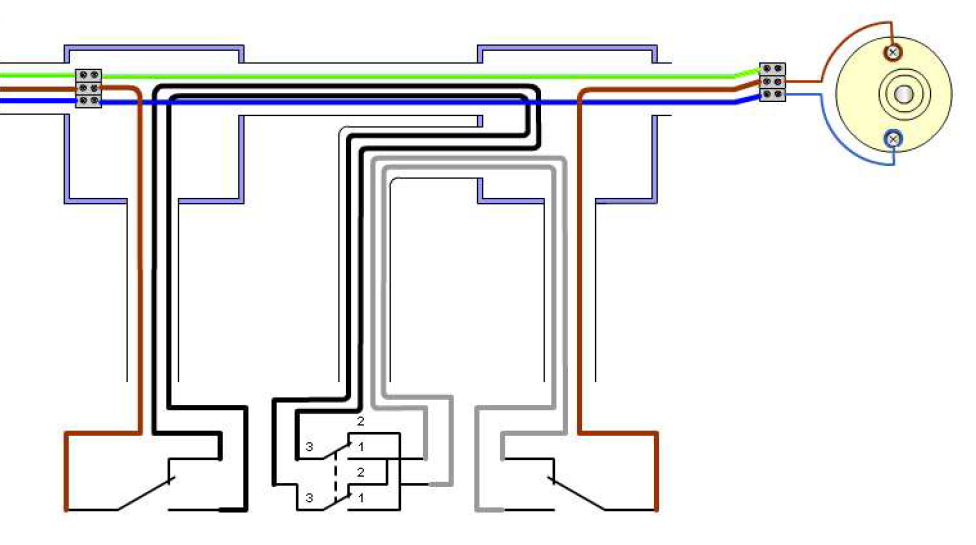

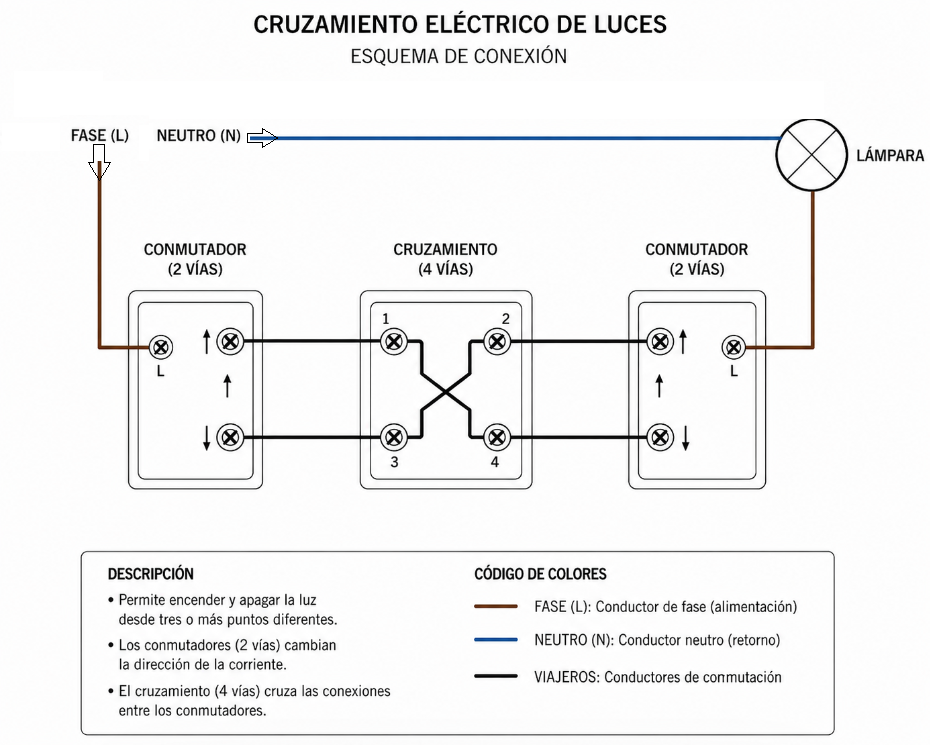

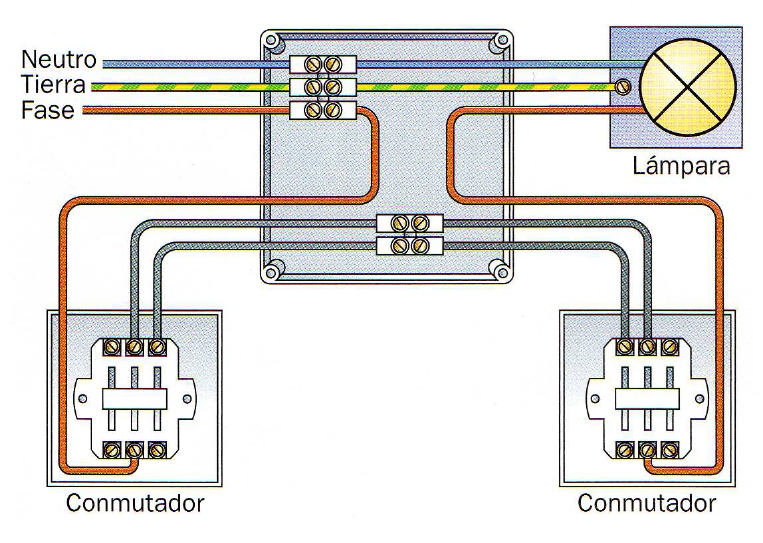

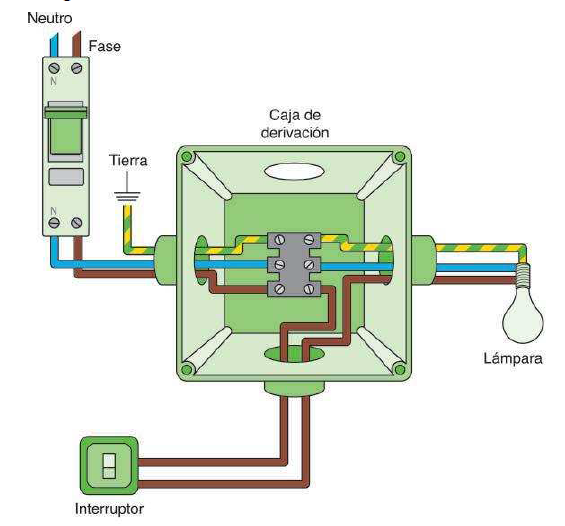

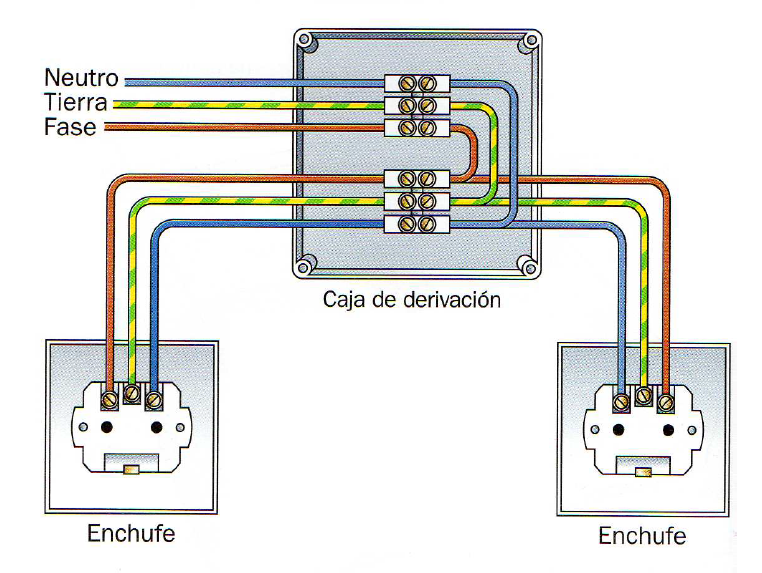

Instalación de electrificación básica

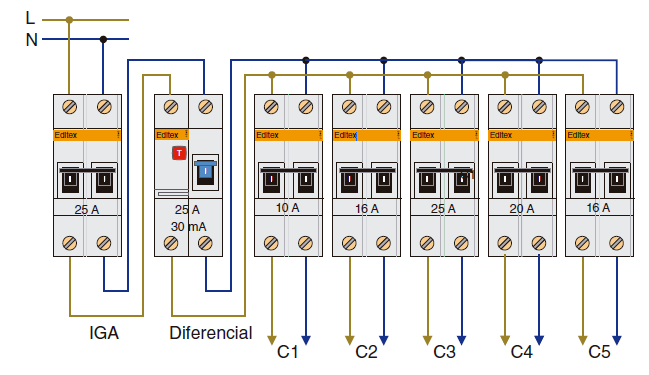

Interruptores Automáticos

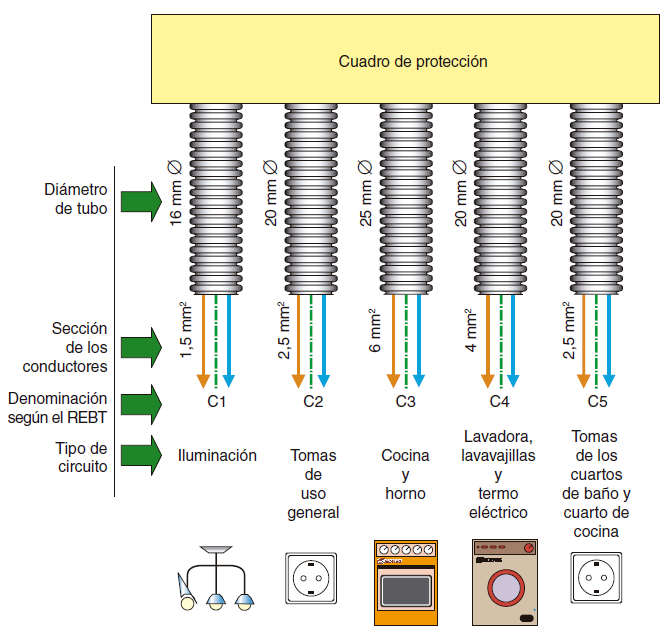

Electrificación básica

Para una vivienda con un grado de electrificación básico en España (según el Reglamento Electrotécnico para Baja Tensión – REBT), el Cuadro General de Mando y Protección (CGMP) debe incluir, como mínimo, los siguientes elementos:

IGA (Interruptor General Automático): Protege contra sobrecargas y cortocircuitos en toda la instalación. Suele ser de 25 A para electrificación básica (hasta 5.750 W).
PCS (Protector Contra Sobretensiones): Dispositivo obligatorio para proteger los equipos electrónicos de picos de tensión.
ID (Interruptor Diferencial): Protege a las personas contra contactos directos e indirectos. Suele ser de 40 A con una sensibilidad de 30 mA.
PIA (Pequeños Interruptores Automáticos): Protegen cada circuito individualmente. En el grado básico, se instalan obligatoriamente 5 circuitos:

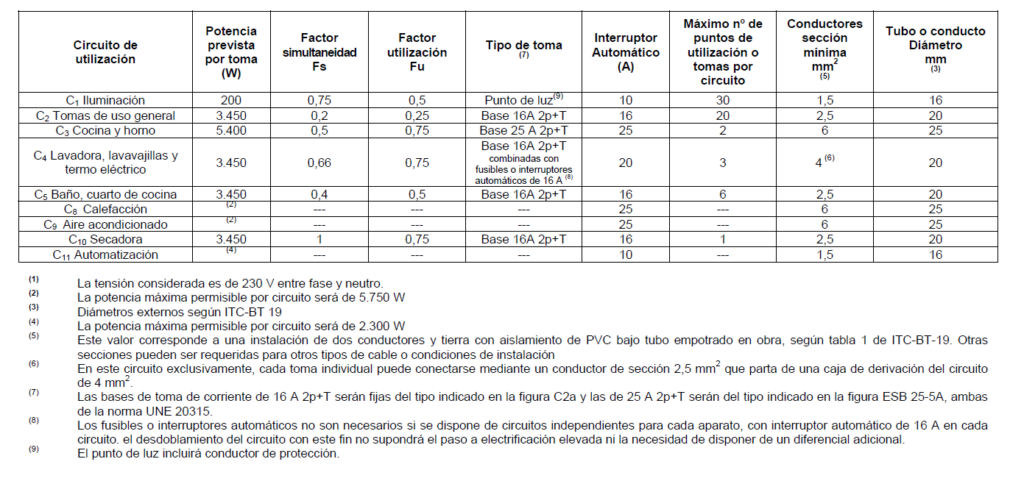

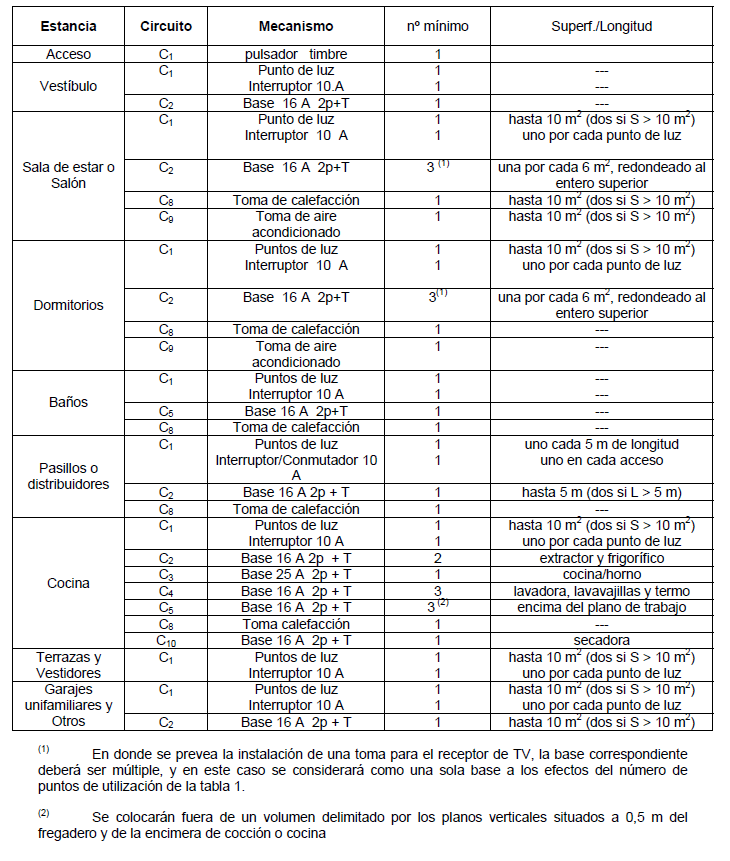

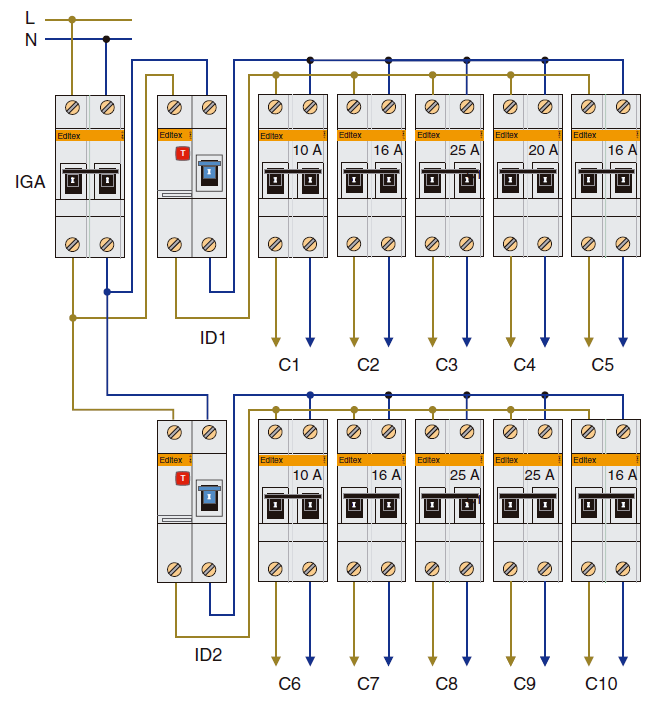

Electrificación Elevada

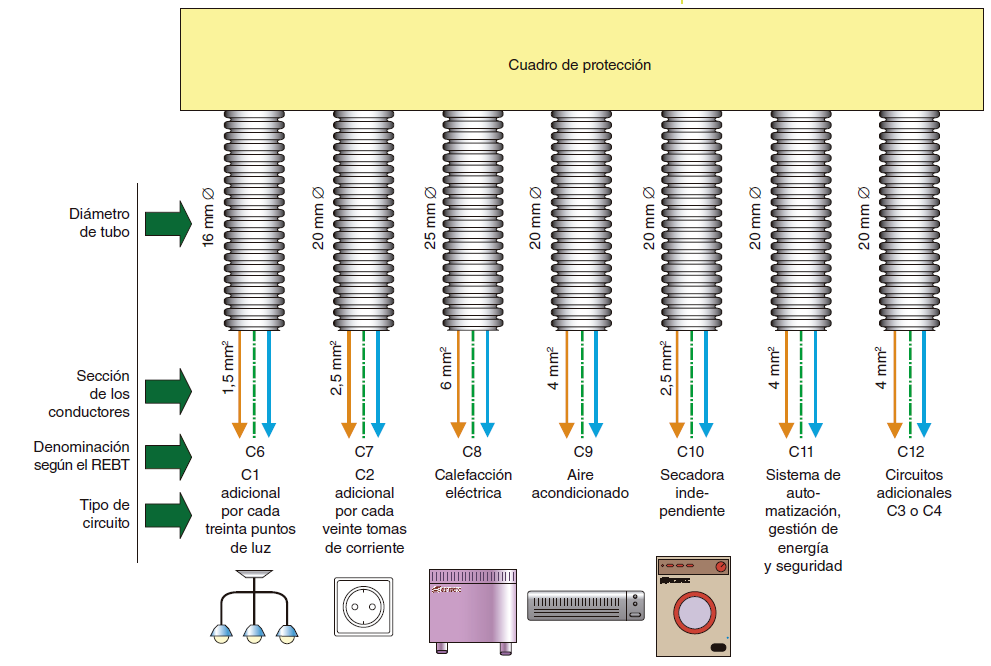

Según el REBT (ITC-BT-25), el uso de más de un interruptor diferencial no solo es posible, sino que es obligatorio en ciertos casos para mejorar la continuidad del servicio.

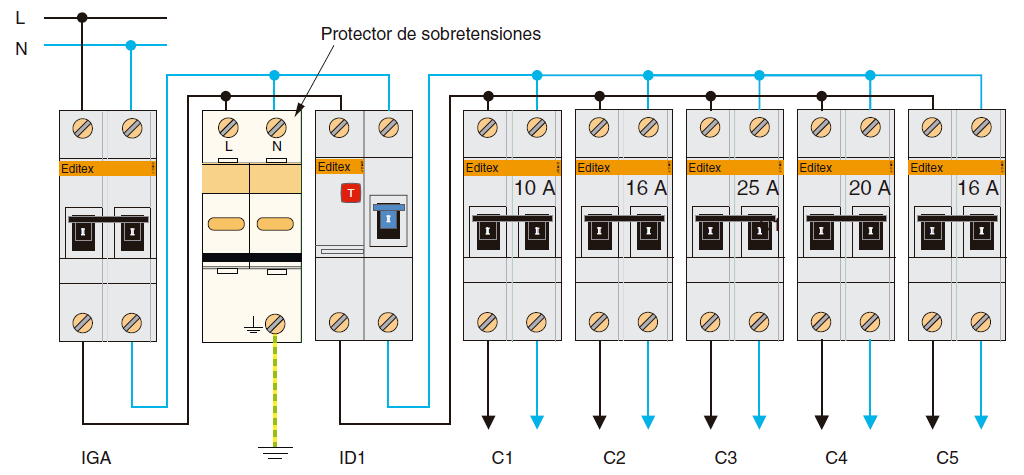

Protector contra sobretensiones (PCS)

Actualmente el protector contra sobretensiones (PCS) sí es obligatorio para todas las instalaciones nuevas o reformas de importancia, según la actualización de la ITC-BT-23 del Reglamento Electrotécnico para Baja Tensión (REBT).

Aquí tienes los detalles clave que menciona el texto y su aplicación práctica:

Ubicación: Se instala «aguas arriba» del diferencial, es decir, justo después del IGA y antes del interruptor diferencial. Esto sirve para que, si el protector actúa ante una descarga (como un rayo), la instalación siga protegida.
Tipos de protección:
- Permanentes: Protegen contra subidas de tensión constantes (fallos en la red).
- Transitorias: Protegen contra picos muy altos y breves (rayos).
Un solo dispositivo: Como bien dice el texto, basta con instalar un protector general para proteger todos los circuitos de la vivienda, ya sea electrificación básica o elevada.

Hoy en día, casi todos los cuadros modernos utilizan un IGA combinado, que ya trae la protección contra sobretensiones integrada en el mismo módulo para ahorrar espacio.
